l 产品特点
n 量程:0~1.6Mpa
n 防水、防潮、防腐蚀
n 高稳定性、可靠性
n 抗干扰性强、过载能力强
n 优质黄铜接口,安装方便
n 可根据客户需求定制螺纹结构
l 应用领域
n 水管、水井、供水压力罐,压力监测、压力控制器。
n 石油、石化、化工,与节流装置配套,提供精确的压力测量与控制。可测量管道和贮罐的压力和液位。
n 电力、城市煤气、其他公司事业,要求高稳定度和高精度的测量等场所。
n 钢铁、有色金属、陶瓷,用于炉膛压力测量等要求高稳定性,高精度测量等场所,用于在严格控制(温度、湿度等)条件下要求稳定测量的场所。
n 机械、造船,用于严格控制高精度条件下要求稳定测量的场所。
l 产品概述

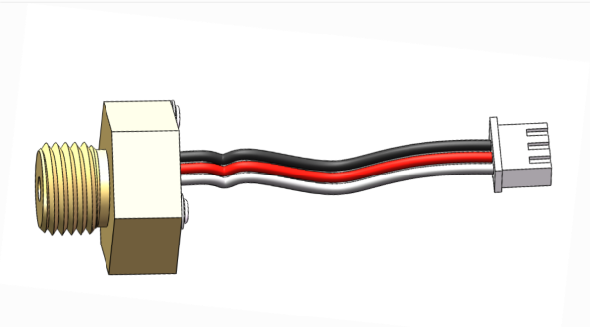

TK505G6是数字型压力传感器模块,采用圆型带气嘴封装结构,压力传感器采用了传感器表面与接触被测介质隔离技术,集成了数字补偿处理芯片,对传感器的偏移、灵敏度、温漂和非线性进行数字补偿,补偿原理:以芯片内自举稳压供电电压为基准,以固定电阻为参考,经高低温标定处理,解决了因温度变化,和结构型变产生的误差,保证了每一个传感器的精度要求。TK505G6数字型压力传感器模块尺寸小、易安装,可根据用户要求定义输出数字信号时序,可用于医疗电子、汽车电子、水压测量等领域。
l 规格参数
项目 | 数值 | 单位 |
供电电压 | 3-5 | V DC |
最大工作电流 | 3 | mA DC |
待机电流 | ≦5 | uA |
输出分辨率 | 24 | BIT |
精度 | ±1.5 | %Span |
响应时间 | 10 | mS |
ESD HBM | 4000 | V |
零点温度漂移 | ±0.03 | %FS/℃ |
满程温度漂移 | ±0.03 | %FS/℃ |
长期稳定性(1 年) | ±2 | %Span |
过载压力 | 3 | MPa |
补偿温度 | 0 ~ 60 | ℃ |
工作温度 | -20 ~ 80 | ℃ |
贮存温度 | -40 ~ 125 | ℃ |

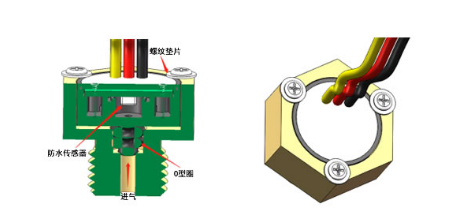

外形结构及尺寸
O型圈采用6X1.8MM规格 放O型圈圆孔大小5.6mm,深度4mm,进气口大小3.5mm
l 电气连接及接线定义
黑 | 红 | 白 |
GND | VCC+ | 通讯 |
信号输出:数字输出通讯规则
通讯方式:
MCU给传感器供电,然后以单总线方式接收传感器数据,需要省电时断传感器电即可。
正常通讯,MCU根据需要可定时采集传感器数据,建议20mS采一次。
通讯协议如下:
单线接口的时序:
单线接口采用了脉冲宽度调制的方法对数据进行编码。PWM 编码不需要进行数据帧同步,数据接收方的码速率可以根据发送方的码速率自动进行改变,无需配置就允许改变通信码速率。

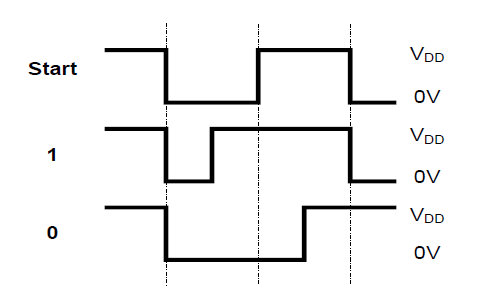

有效的数据位总是以下降开始,逻辑’1’采用了75%的占空比,而逻辑’0’采用了25%的占空比。数据包的起始位总是“start”位,占空比为50%。
单线通信数据格式说明:
传感器平常单总线处于输入上拉的状态,主机发起通讯,先给0.1mS低脉冲, 然后主机进入输入拉高状态等待传感器发送数据,传感器数据发送完成后回到输入上拉的状态。
传感器发送数据,数据格式:
压力高位(1BYTE)+压力低位(1BYTE)+校验码(1BYTE)
校验码=(压力高位+压力低位) 如有溢出保留低8位数据作为校验码

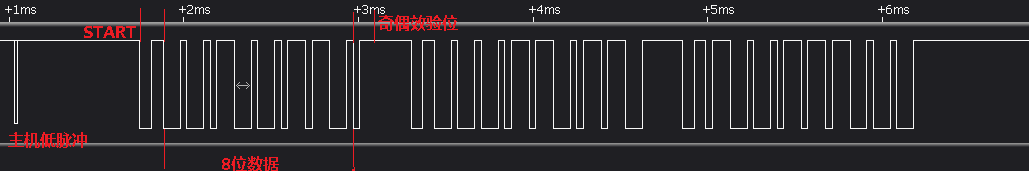

传感器发送数据逻辑图
