TKTW1000-1.6MPa数字压力传感器
1. 特点
l 测量范围0-1.6MPa
l 绝压形式
l 适用于燃气,液体。
l 单数字信号线传输,简化连接设备
l 宽温度补偿,温度变化时可保证压力精准度
l 工作温度范围:-20-105℃
2. 概述
TKTW1000是数字型压力传感器芯片,采用圆型塑封结构,压力传感器采用了MEMS传感芯片,并集成了数字补偿处理芯片,对传感器的偏移、灵敏度、温漂和非线性进行数字补偿,补偿原理:以芯片内自举稳压供电电压为基准,以固定电阻为参考,经高低温标定处理,解决了因温度变化,和结构型变产生的误差,保证了每一个传感器的精度要求。TKTW1000数字型压力传感器模块尺寸小、易安装,可根据用户要求定义输出数字信号时序,可用于煤气瓶压力、汽车电子、水压测量等领域。
3. 应用领域
l 注射器等医疗领域
l 机油压力、汽油压力传感器等汽车电子领域
l 水管压力,供水领域
l 煤气瓶、燃气管道等领域
4. 技术参数
项目 | 数值 | 单位 |
供电电压 | 3-5 | V DC |
最大工作电流 | 3 | mA DC |
待机电流 | ≦7 | uA |
输出分辨率 | 24 | BIT |
精度 | ±1.5 | %Span |
响应时间 | 2.5ms@OSR_P=1024X | Ms |
ESD HBM | 4000 | V |
零点温度漂移 | ±0.03 | %FS/℃ |
满程温度漂移 | ±0.03 | %FS/℃ |
长期稳定性(1 年) | ±1.5 | %Span |
过载压力 | 3.2 | MPa |
补偿温度 | 0 ~ 80 | ℃ |
工作温度 | -20 ~ 105 | ℃ |
贮存温度 | -40 ~ 125 | ℃ |
输出信号:
压力(MPa) | 0 | 0.2 | 0.4 | 0.6 | 0.8 | 1 | 1.2 | 1.4 | 1.6 | 1.8 | 2 |
数字 输出 | 100 | 300 | 500 | 700 | 900 | 1100 | 1300 | 1500 | 1700 | 1900 | 2100 |
热敏电阻(NTC):
温度(℃) | -20±1.5 | 25±1.0 | 80±1.0 |
电阻(Ω) | 70.58K | 10K | 1.58K |
5. 额定压力范围
0-1.6MPa = 0-16.2KG/CM2 = 0-231PSI = 0-16Bar

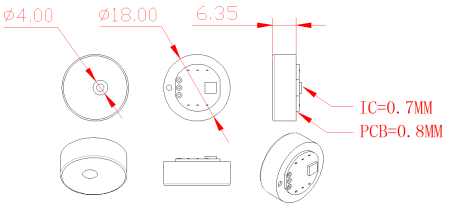

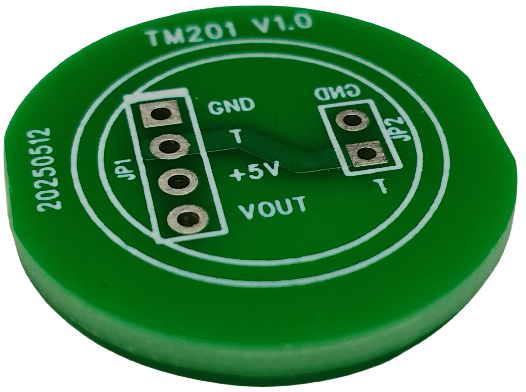

6. 外型结构
7. 建议加气结构
O型圈采用17.6x12.2x2mm规格 O型圈为钢性垫片,有限位做用,或用类似尺寸比较偏硬的O型圈规格。

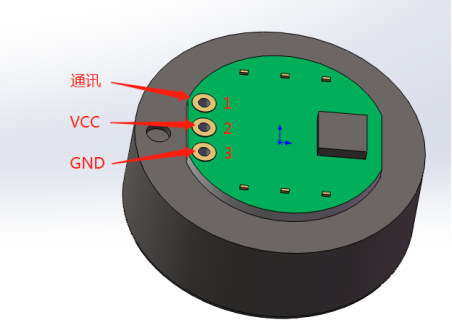

8. 电气连接及接线定义

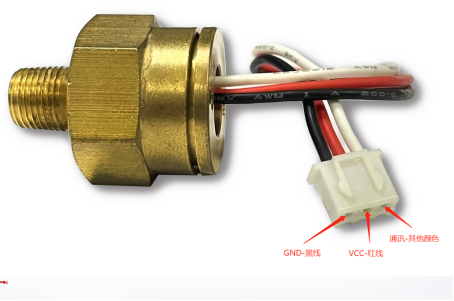

接线方式 :
线号 | 1 | 2 | 3 |
接口 | 通讯 | VCC | GND |
9. 通讯协议
串口通信, 波特率:9600, 8位数据,有起始和停止位,无校验位
传感器串口主动发送,每次4个字节,
发送格式: 压力高位 压力低位 温度 校验和(前面3个字节求和)
温度为负温度时压力高位的bit7=1
压力数据说明:
“压力h”“压力L” ,两字节16进制数, 减去零点值(100左右,因为装配应力会影响压力0点,这个数值可能会有少许变化),对应实际压力值,单位KPA。
例如,MCU确认压力为0的时候读到的值(比如99)保存作为零点值,
若读到的压力值为399,则按照399-99=300KPA, 则当前压力为300KPA
温度数据说明:
“温度”, 一个字节16进制数,为当前温度值,1个数对应0.5度。
例如, 温度数据为0, 表示0度
温度数据为40,表示20度
