TKJW100A1  单总线数字压力传感器芯片

1、产品描述：

本产品为新款高灵敏度的数字输出压力测量芯片；

压力测量采用扩散硅压力芯片传感器，由高精度IC对信号放大处理、再做全温区温度补尝、再输出。

产品图片

2、应用领域：

      气艇，气垫、气罐、球类、等容器压力测量,

3、产品高性价比：

a、高精度扩散硅压力IC传感芯片
b、稳定可靠的温度测量及补尝算法

c、集合信号采集、处理，输出数字信号

d、已经做好温补，校准，方便客户直接贴片组装使用

e、售后服务好，做全程的技术指导与协助

4、规格参数：

工作电压-----------------  3V-3.6V          灵敏度-------------------- 0.01 Psi

压力量程范围-----------  0~15Psi           响应时间---------------------------31ms

输出量程范围-----------  1000~3000数       最大压力------------------------30Psi

压力测量精度-----------  1% FS             温补测量精度--------------------1 % FS

工作环境温度------------- －40~+85℃       工作电流---------------------------≤3Ma

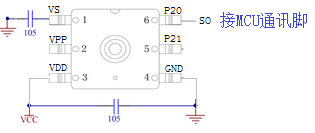

5、接线方式：

VDD(3.0V-3.6V 电源, 建议由MCU的IO口控制该电源)

GND（地）

SO (单线通讯脚)

VS (接一个105电容到地)

6、信号输出:数字输出 (单总线输出)

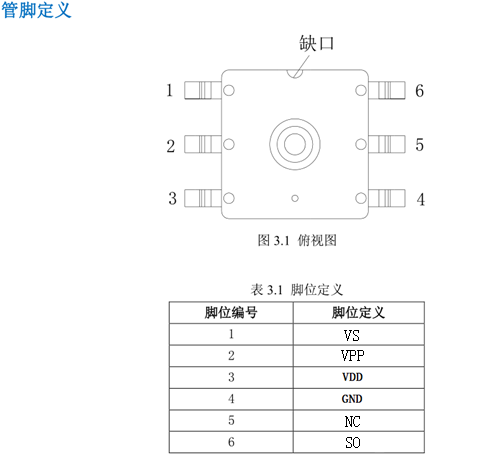

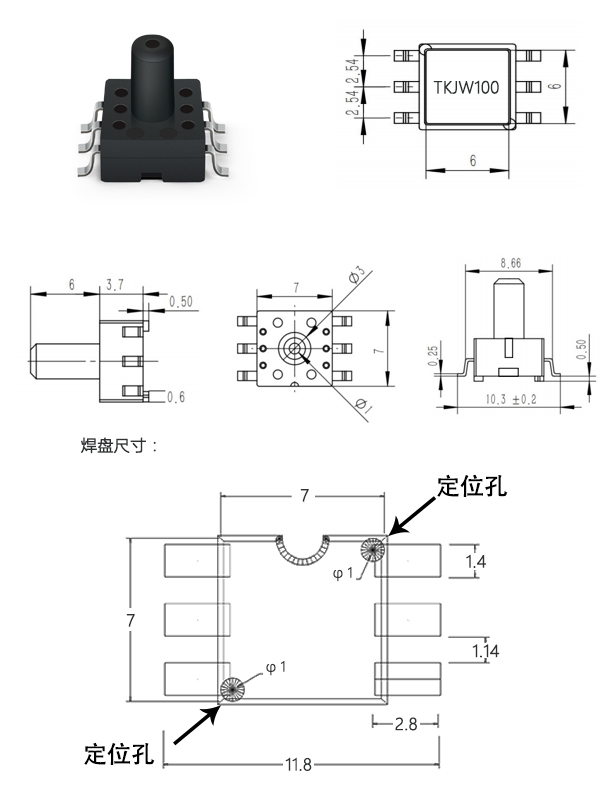

7、芯片管脚及尺寸

8、单总线数字压力传感器数字输出通讯规则

通讯方式:

   MCU给传感器供电，然后以单总线方式接收传感器数据，需要省电时断传感器电即可。

   正常通讯，MCU根据需要可定时采集传感器数据，建议100mS采一次。

通讯协议如下：

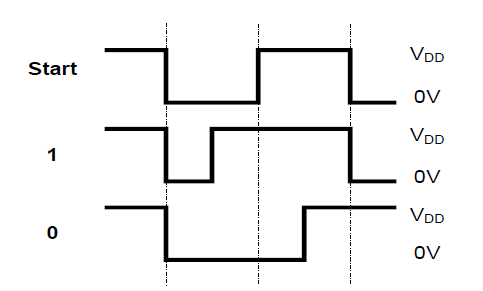

单线接口的时序:

单线接口采用了脉冲宽度调制的方法对数据进行编码。PWM 编码不需要进行数据帧同步，数据接收方的码速率可以根据发送方的码速率自动进行改变，无需配置就允许改变通信码速率。

有效的数据位总是以下降开始，逻辑’1’采用了75%的占空比，而逻辑’0’采用了25%的占空比。数据包的起始位总是“start”位，占空比为50%。

单线通信数据格式说明：

传感器平常单总线处于输入上拉的状态，主机发起通讯，先给0.1mS低脉冲, 然后主机进入输入拉高状态等待传感器发送数据，传感器数据发送完成后回到输入上拉的状态。

传感器发送数据，数据格式：

压力高位(1BYTE)+压力低位（1BYTE）+校验码(1BYTE)

校验码=(压力高位+压力低位) 如有溢出保留低8位数据作为校验码

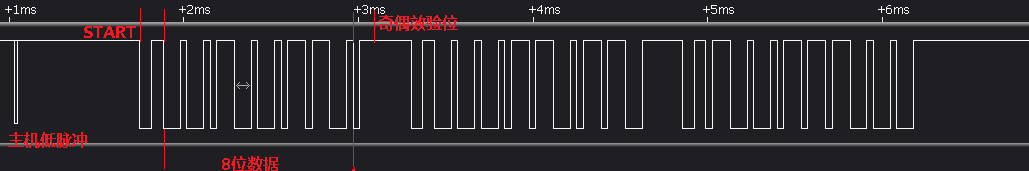

传感器发送数据逻辑图

压力输出：

压力为0(大气压)，输出100

      压力为15PSI，输出1600(BCD)  HEX为0640

      变化1个数对应0.01PSI

注意：压力为0时，输出也可能不是100， 由于传感器受环境及装配等因素的影响会出现0点漂移，需要MCU在确保压力为0时将输出的压力值保存作为零点值,之后实测时，以读到的数值减去零点值作为实际压力值。

10、客户定制

   本公司压力产品均为自主研发设计，可满足客户扩展IO口的定制需求。

   压力量程、输出，可按照客户要求修改
