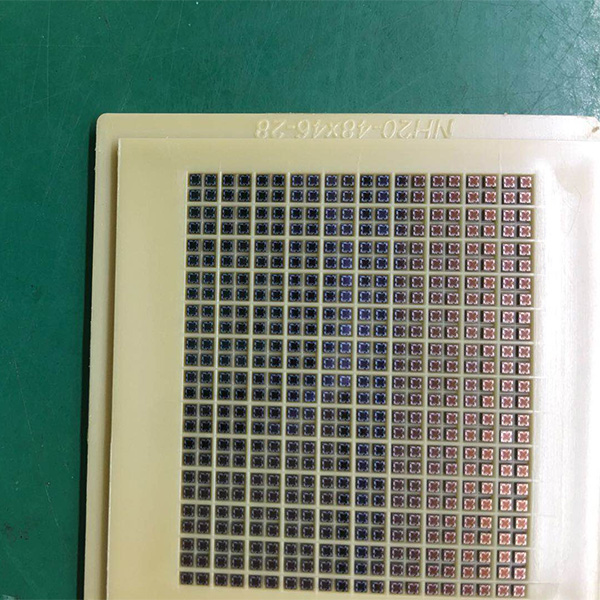

TK1200压力传感器
l 特点
■MEMS技术，绝压型
■适用于无腐蚀性的气体
■量程：0～200PSi
■工作温度范围：-40°C 至 125°C
■小尺寸
■高可靠性、低漂移Ø
■具有较好的线性度
■具有较高的重复性和一致性
■硅胶保护，避免湿气影响
l 描述

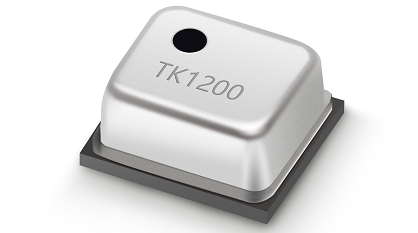

TK1200是一款全硅结构MEMS压力传感器，可以实现外部环境温度-40℃～125℃，绝对压力0～200PSi的精确测量，并与输出电压呈现较好的线性关系。
TK1200型压力传感器采用基板加金属帽封装结构，尺寸小、成本低、SMT贴片，适用于大批量生产。
l 应用
n 轮胎压力监测
n 胎压计
n 气泵
n 压力仪表
n 其他绝压系统
l 规格参数
（Vs=5Vdc，TA=25℃）
参数 | 单位 | 最小值 | 典型值 | 最大值 | 备注 | |
量程 | PSi | 0 | - | 200 | ||
工作电压/工作电流 | V/mA | - | 5/1 | - | ||
电桥电阻 | KΩ | 4.5 | 5 | 5.5 | ||
满量程输出 | mV | 140 | 160 | 180 | 1 | |
零点输出 | mV | -20 | +20 | 1 | ||
温度 系数 | 零点 | ％FS/℃ | -0.07 | - | +0.07 | 1、2 |
满度 | ％FS/℃ | -0.24 | -0.19 | -0.15 | 1、2 | |
电阻 | ％/℃ | 0.18 | 0.22 | 0.33 | 1 | |
线性度 | ％FS | -0.45 | -0.25 | 0.45 | 3 | |
压力迟滞 | ％FS | - | - | 0.2 | 1 | |
重复性 | ％FS | - | - | 0.3 | 1 | |
温度迟滞 | ％FS | - | - | 0.3 | 1 | |
工作温度 | ℃ | -40 | - | 125 | ||
储存温度 | ℃ | -50 | - | 150 | ||
过载压力 | PSi | 2X | ||||
注:
1. 在5V恒定电压供电下测量.
2. 从0℃至60℃条件下测量。
3. 根据最佳直线确定。

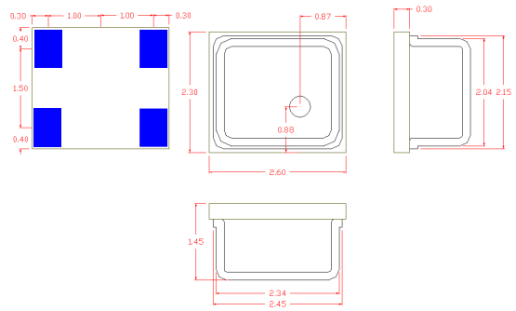

l 外形结构及焊盘尺寸

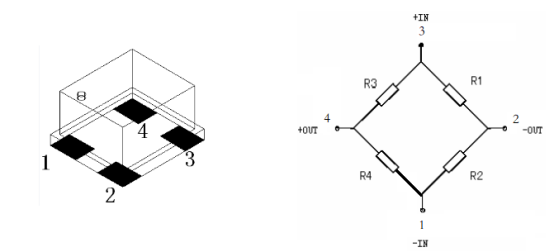

l 管脚定义
1 | 2 | 3 | 4 |
-I | -O | +I | +O |
输入- | 输出- | 输入+ | 输出+ |
l 使用注意事项
1、焊接
由于本产品为热容量较小的小型构造，因此请尽量减少来自外部的热量的影响。否则可能会因热变形而造成破损，引起特性变动。请使用非腐蚀性的松香型助焊剂。另外，由于产品暴露在外，因此请注意不要使助焊剂侵入内部。
1)手焊接
·请使用头部温度在260~ 300 °C (30 W)的电烙铁在5秒以内实施作业。
·在端子上施加负载进行焊接的情况下，由于输出可能会发生变化，因此请注意。
·请充分清洗电烙铁头。
2) DIP焊接(DIP端子型)
·在温度为260°C以下的DIP焊锡槽内在5秒以内实施作业。
·安装在热容量较小的基板上时，由于可能会发生热变形，因此请避免采用DIP焊接。
3)回流焊接(SMD端子型)
推荐的回流炉温度设置条件如下所示。
·印刷电路板的走线请参照印刷电路板推荐规格图。
·由于无法做到自校准，因此请慎重地对准端子与走线的位置。
·设置的温度为端子附近的印刷电路板.上所测得的值。
·因为由于装置，条件等原因，压力导入口的先端因为高温会发生溶解和变形，务必请在实际的贴装条件下，进行确认测试。
4)焊接部的修正
·请一次性完成修正。
·对搭焊进行修正时，请使用头部形状较平滑的电烙铁，请勿追加涂敷助焊剂。
·关于电烙铁头部的温度，请使用在规格书所记载的温度以下的电烙铁。
5)在端子上施加过度的力后，会引发变形，损害焊接性,因此请避免使产品掉落,或进行繁杂的使用。
6)印刷板的翘度相对于整个传感器应保持在0.05mm以下，请对此进行管理。
7)安装传感器后，对基板进行切割弯折时，请注意不要使焊接部产生应力。
8)由于传感器的端子为外露构造，因此金属片等触摸端子后，会引发输出异常。请注意不要用金属片或者手等触摸。
9)焊接后,为了防止基板的绝缘恶化而实施涂层时，请注意不要使传感器.上面附着药剂。
2、清洗
1)由于产品为开放型,因此请注意不要使清洗液侵入内部。
2)使用超声波进行清洗时,可能会使产品发生故障,因此请避:免使用超声波进行清洗。
3、环境
1）请避免在存在对产品产生恶劣影响的腐蚀性气体(有机溶剂气体，亚硫酸气体,硫化氢气体等)的场所中使用，保管。
2)本产品并非防滴构造，因此请勿在可能溅到水等
的场所中使用。
3)请勿在产生凝露的环境中使用。另外，附着在传感器芯片上的水分冻结后，可能会造成传感器输出的变动或者破坏。
4)压力传感器的芯片在构造上接触到光后，输出会发生变动。尤其是通过透明套等施加压力时，请避免使光接触到传感器的芯片。
5)请避免采用超声波等施加高频振动的使用方法。
n 请在实际使用状态下进行确认
由于本规格为产品单体规格，为了提高实际使用时的可靠性，请确认实际使用状态下的性能和品质。
n 关于其他使用
1)压力范围，安装方法错误时，会造成事故，因此请注意。
2)能够直接使用的压力媒介仅为干燥空气。除此以外的媒介,尤其是在腐蚀性气体(有机溶剂气体,亚硫酸气体，硫化氢气体等)和含有水分，异物的媒介中使用时，会造成故障和破损，因此请避免在上述环境中使用。
3)压力导入口的内部配置有压力传感器芯片。从压力导入口插入针等异物后，会造成芯片破损和导入口堵塞，因此请绝对避免上述操作。另外，使用时请避免堵塞大气导入口。
4)关于使用压力，请在额定压力的范围内使用。在范围外使用时，会造成破损。
5)由于可能因静电而造成破坏，因此使用时请注意
以下事项。
(1)保存时，请使用导电性的材料使端子之间短路，或者用铝箔等整体包覆起来。由于塑料的容器容易带电,因此保存,运输时请勿使用。
(2)使用时，请将桌子.上的带电物，作业人员接地，以使周围的静电安全放电。
6)根据所使用的压力,请充分注意产品的固定和套管,导入管的固定及选择。另外，如有疑问,敬请垂询。
